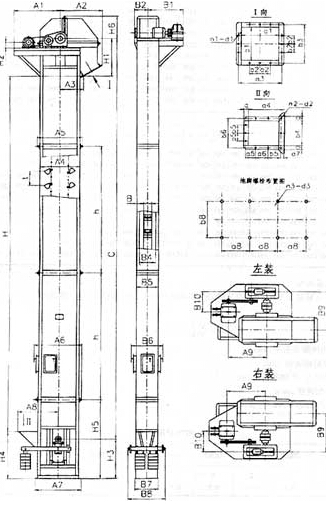

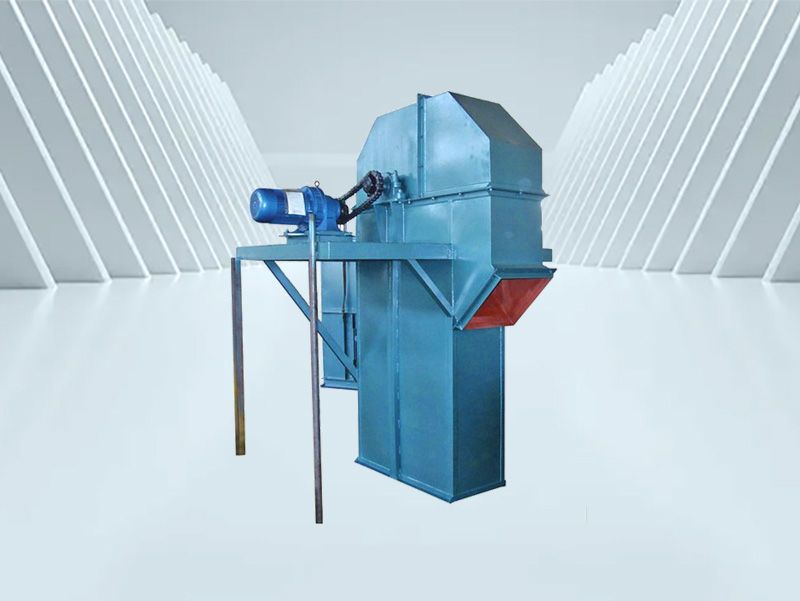

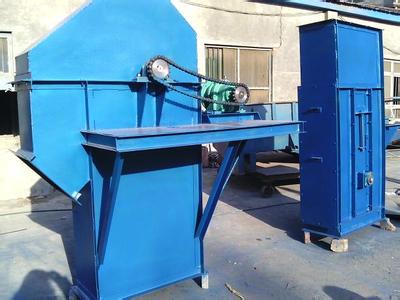

TD系列斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度***高40m。TD型按JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式，較新型。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同，斗式提升機可分為：離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C。TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力TD型斗式提升機特點：1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。型號TD160TD250TD315料斗形式QhzDSdQhzDSdQh輸送量(m3/h)5.49.69.616122223351730斗寬160250315斗容(L)0.50.94.21.91.32.234.623.6斗距280350360450400帶寬200300400斗速(m/s)1.41.61.6物料量大塊253545型號TD500TD630TD160TD250料斗形式QhzDSdhzDSdQSQ輸送量(m3/h)3870589285891424.7818斗寬500630160250斗容(L)4.899.3151414.623.50.651.12.6斗距500625710300400帶寬600700200300斗速(m/s)1.8211.25物料量大塊60702535說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出?！　? 2.斗提機料斗用途為:　　　 淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。　　　 深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。各部件潤滑周期參考值：序號潤滑部位潤滑材料潤滑周期潤滑方法1傳動及拉緊滾筒軸承耐水潤滑脂200小時利用注油器2逆止聯軸器耐水潤滑脂50小時利用注油器3拉緊螺栓耐水潤滑脂500小時涂抹4電動機耐水潤滑脂6個月涂抹傳動裝置技術規范表提升機傳動裝置電動機功率電 動 機ZQ 減  速    機  型  號規格型   號（KW)型    號右裝傳動裝置左裝傳動裝置TD100C11.5Y100L-6250-Ⅵ-3Z250-Ⅵ-4ZC22.2Y112M-6TD160C13Y132S-6350-Ⅵ-3Z350-Ⅵ-4ZC24Y132M1-6C35.5Y132M2-6400-Ⅵ-3Z400-Ⅵ-4ZC47.5Y160M-6TD250C15.5Y132M2-6400-Ⅵ-3Z400-Ⅵ-4ZC27.5Y160M-6C311Y160L-6500-Ⅵ-3Z500-Ⅵ-4ZC415Y180L-6TD315C17.5Y160M-6400-Ⅵ-3Z400-Ⅵ-4ZC211Y160L-6500-Ⅵ-3Z500-Ⅵ-4ZC315Y180L-6C418.5Y200L1-6650-Ⅵ-3Z650-Ⅵ-4ZTD400C115Y180L-6500-Ⅵ-3Z500-Ⅵ-4ZC218.5Y200L1-6650-Ⅵ-3Z650-Ⅵ-4ZC322Y200L2-6C430Y225M-6TD500C118.5Y200L1-6650-Ⅵ-3Z650-Ⅵ-4ZC222Y200L2-6C330Y225M-6C4TD630C122Y200L2-6650-Ⅵ-3Z650-Ⅵ-4ZC230Y225M-6
